Embouts de tubes
Flasques et accessoires
Les embouts assurent la liaison entre le tube et leur support.
![](http://www.deprat.fr/wp-content/uploads/2016/01/T1026-H10-e1452783503349.png)
- En polyamide
- Se rétracte dans le tube lors du montage
- A fixer sur le tube lorsque le montage est réalisé
![](http://www.deprat.fr/wp-content/uploads/2016/01/T1017-c10-e1452786234832.png)
- Pour tube DP 53 et ZF 54
- En polyamide
- Vient coiffer le tube
- Produit particulièrement adapté dans le cas d’axe motorisé dans un faible encombrement
- L’embout se rétracte pour faciliter l’installation de l’axe
- Deux versions disponibles : cannelure de 22 mm avec insert Rd 12 et palier lisse de 18 avec insert Rd 12
![](http://www.deprat.fr/wp-content/uploads/2016/01/T1030-e1452843903849.png)
- En polyamide
- Se monte en force dans le tube
- Cannelure Ø 22 mm
- Pour nos treuils à vis et couples coniques sous carter
- Permet le passage d’un tourillon de 12 sur une profondeur de 18 mm ou d’un axe 6P10 traversant (version C10 disponible)
![](http://www.deprat.fr/wp-content/uploads/2016/01/SE1030-e1452844010740.png)
- En polypropylène
- Se rétracte dans le tube lors du montage
- S’utilise avec nos coussinets de 12 (SE1060 ou SE1061) ou un roulement de 28 (non fourni)
- Pour nos poulies SE1150 et dérivées
![](http://www.deprat.fr/wp-content/uploads/2016/01/2010-53-e1452845170409.png)
- En polyamide
- Se monte en force dans le tube
- S’utilise pour le tirage direct et l’allègement
- La bague centrale permet la rotation par rapport au tube carré de 16 mm
- Les versions 2003 et 2003-892 ont des ergots longs et s’utilisent avec nos couples coniques
![](http://www.deprat.fr/wp-content/uploads/2016/01/2041-tl-e1452846937185.png)
- S’utilise côté opposé avec notre support d’arbre avec tourillon 2006T-E44-NT/G00
- Disponible en longueurs 220 et 320 mm
- Poids maxi 25 kg (version 220 mm) ou 35 kg (version 320 mm avec cote maxi de télescopage 110 mm)
![](http://www.deprat.fr/wp-content/uploads/2016/01/2039-e1452848846822.png)
- S’utilise généralement côté opposé
- Axe 295 mm (DP53, DP62, 40 octo, 60 octo) ou 395 mm (DP89, 70 octo)
- Permet un réglage de 100 mm
- Fixation dans nos supports carrés de 16mm
- La version 2025 est non réglable, le poids maxi est de 15 Kg
Poids maxi | DP 53 | DP 62 | DP 89 | 40 octo | 60 octo | 70 octo |
Axe rentré | 50 kg | 60 kg | 100 kg | 40 kg | 60 kg | 80 kg |
Axe sortie | 35 kg | 40 kg | 60 kg | 25 kg | 40 kg | 80 kg |

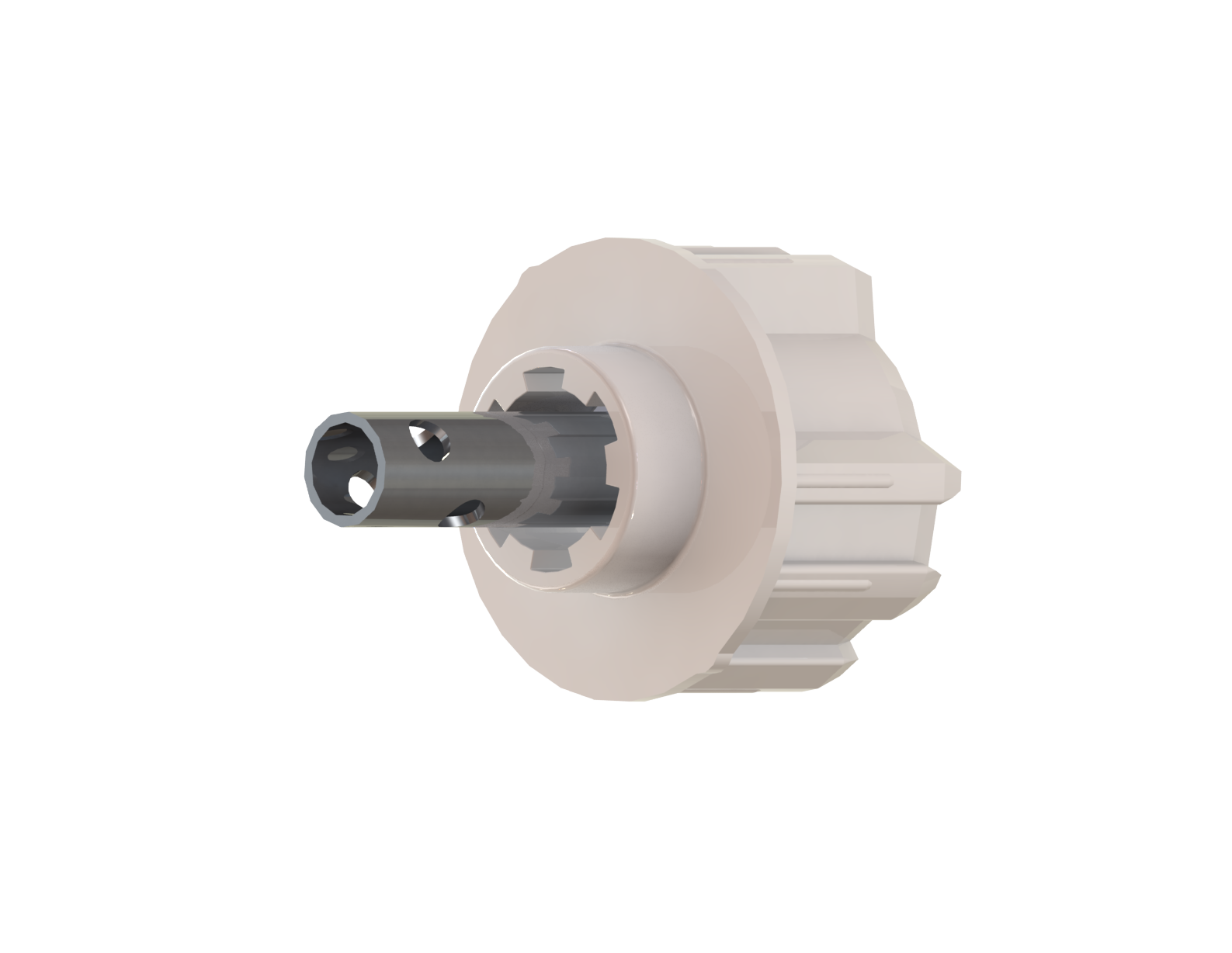

![](http://www.deprat.fr/wp-content/uploads/2016/01/2045-tc-e1453282747909.png)
- S’utilise avec le treuil Conipact de chez ZF pour entraîner l’axe d’enroulement
- S’utilise côté opposé avec notre support d’arbre avec tourillon 2006T-E44-NT/G00
- Version TXC : poids maxi de tablier de 15 kg. Version TC : poids maxi de 25 kg de tablier.
![](http://www.deprat.fr/wp-content/uploads/2016/01/SE7180-6-e1453189491541.png)
- Permet le guidage des lames en limitant les frottements
- Se fixe sur le tube (vissage ou rivet pop) ou dans la queue d’aronde (pour tube de 53)
![](http://www.deprat.fr/wp-content/uploads/2016/01/SE8150-e1453190883276.png)
- Permet le guidage des lames en limitant les frottements
- S’adapte par clipsage sur nos embouts cannelés rétractiles et fixes
En cas d’utilisation sans appui, nous recommandons un vissage
![](http://www.deprat.fr/wp-content/uploads/2016/01/D102-55-e1453193463950.png)
- Permet d’augmenter le diamètre du tube pour obtenir un enroulement plus rapide du tablier
- Evite le marquage des lames dans le cas d’utilisation de DVA
- Une bague recommandée tous les 50 cm
- Ø 55 mm ; largeur : 20 mm
![](http://www.deprat.fr/wp-content/uploads/2016/01/D102-e1453194167384.png)
- Permet d’augmenter le diamètre du tube pour obtenir un enroulement plus rapide du tablier
- Evite le marquage des lames dans le cas d’utilisation de DVA
- Une bague recommandée tous les 50 cm
- Ø 76 mm ; largeur : 20 mm
![](http://www.deprat.fr/wp-content/uploads/2016/01/D69-e1453213304751.png)
- Permet d’augmenter le diamètre du tube pour obtenir un enroulement plus rapide du tablier
- Evite le marquage des lames dans le cas d’utilisation de DVA
- Une bague recommandée tous les 50 cm
- D69 : ø 80 mm ; largeur : 15 mm
- D102-62 : ø 72 mm ; largeur : 19 mm
![](http://www.deprat.fr/wp-content/uploads/2016/01/D69-e1453213304751.png)
- Permet d’augmenter le diamètre du tube pour obtenir un enroulement plus rapide du tablier
- Evite le marquage des lames dans le cas d’utilisation de DVA
- Une bague recommandée tous les 50 cm
- Ø 107 mm ; largeur : 20mm
![](http://www.deprat.fr/wp-content/uploads/2016/01/2032-sto-e1453280559125.png)
- S’utilise avec l’axe carré de 16 mm
- En acier galvanisé
- 3 fixations entraxe 40 à 45
- Déport de 20 mm
- Version avec téton pour immobilisation longitudinale du carré de 16 mm
![](http://www.deprat.fr/wp-content/uploads/2016/01/2033-at0-e1453280521820.png)
- S’utilise avec l’axe carré de 16 mm
- En acier galvanisé
- 3 fixations entraxe 40 à 45
- Déport de 90 mm
- Version avec téton pour immobilisation longitudinale du carré de 16 mm
![](http://www.deprat.fr/wp-content/uploads/2016/01/2006-e1453281552131.png)
- Pour axe carré de 16 mm
- S’utilise pour les tirages directs ou la compensation, et côté opposé manœuvre avec un embout réglable carré de 16 mm
- En acier galvanisé
- Fixation par vis M5 ou M6 (entraxe 40)
- Version avec ou sans téton
- Version entraxe de 40 ou 44 mm
![](http://www.deprat.fr/wp-content/uploads/2016/01/F16-15-e1453217822400.png)
- Permet de réaliser des axes compensés ou simplement un axe traversant
- S’utilise avec les différents supports ci avant
- Livré en longueur de 6 m
![](http://www.deprat.fr/wp-content/uploads/2016/01/2007-vm-e1453218546604.png)
- S’utilise avec l’axe carré de 16
- En acier zingué
